Арматура поддерживающая

Арматура поддерживающая представляет собой специальные компоненты для фиксации и поддержки электрических кабелей в нужном положении. Предотвращают провисание, перекручивание или повреждение кабелей, обеспечивая их безопасное и надёжное размещение.

Арматура поддерживающая. Виды

Выпадающие (выпускающие) зажимы. Работают по принципу выбрасывания лодочки с проводом при обрыве одного или нескольких пролетов. При этом градус угла отклонения поддерживающей гирлянды составляет около 40°. Необорванный провод не передает натяжение на промежуточную опору. Такое устройство дает возможность снизить массу промежуточной опоры. В связи с тем, что выбрасывание проводов из промежуточных зажимов может происходить при образовании неравномерного давления гололеда, в том числе на смежных пролетах, данные типы не актуальны к применению.
Глухие зажимы. Прочность заделки в них составляет 20-30% прочности сталеалюминевых, 30-90% алюминиевых проводов и 10-15% стальных тросов. В случае обрыва в одном из пролетов данный тип заделки позволяет, как правило, не вытягивать провод и трос. То есть оставшиеся не оборванным тросы передают натяжение на промежуточную опору. В связи с этим данный тип является самым распространенным для использования на воздушных линиях.
Типы глухих зажимов:

ПГН

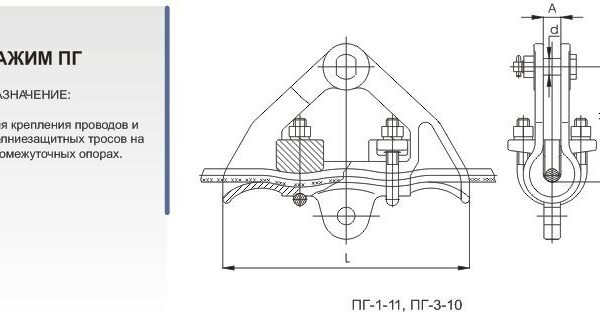

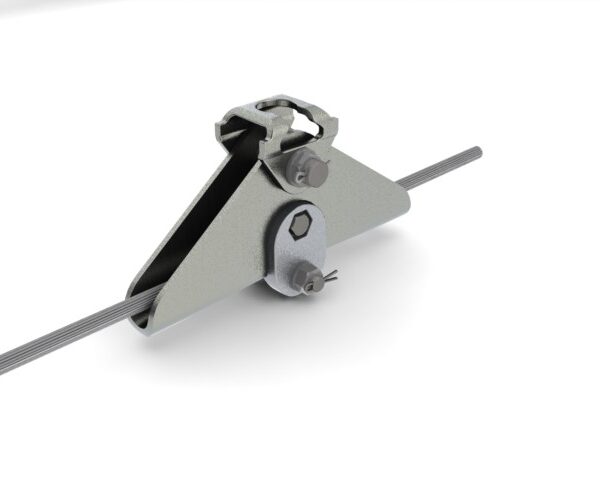

ПГ

8ПГН

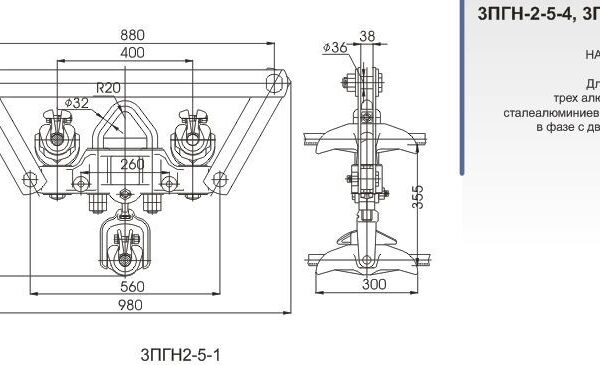

3ПГН2

4ПГН2

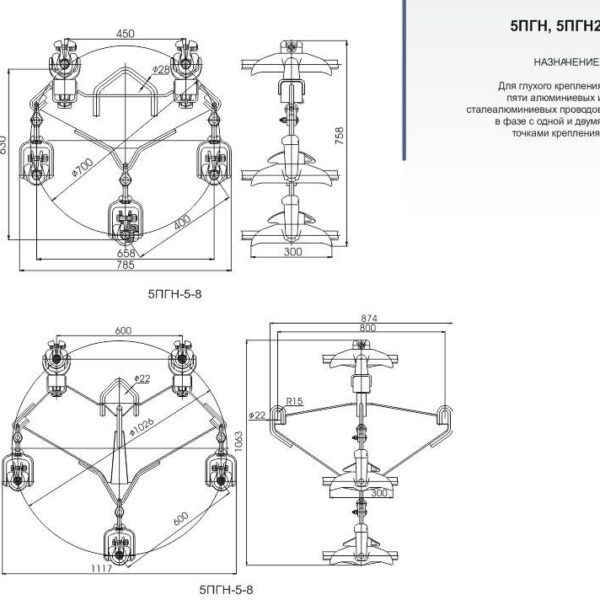

5ПГН2

ПГУ

3ПГН

2ПГН

4ПГН

5ПГН

Зажимы с ограниченной прочностью заделки. Прочность заделки провода составляет 600-800 кН. Данный тип отличается от выпадающего тем, что при превышении показателя прочности заделки проводов он протягивается (проскальзывает, но выброс с лодочкой на землю не происходит. Это позволяет уменьшать продольные нагрузки на промежуточную опору, например, при обрыве расщепленной фазы. Однако, практика применения на вл 500 кВ показывает не лучшие результаты, так как происходит разрыв проводов фазы (в отдельных сегментах). При этом случаев полного обрыва мало.
Многороликовые подвесы. По сути, не относятся к зажимам. Это связано с тем, что такой тип имеет свободный ход и может перекладываться по роликам, если в смежных пролетах возникает разность напряжений. Используется для крепления проводов сечения от 300 мм² и тросов промежуточных опор на крупных переходах. Гибкие муфты, укрепленные на участки возможных перемещений по роликам, обеспечивают защиту сталеалюминевых проводов.
Типы многороликовых зажимов:

П6Р

П4Р

3П6Р

5П6Р

2П6Р

4П6Р

Если вам необходима арматура поддерживающая, свяжитесь с нашими менеджерами или оставьте заявку на сайте. Купить оборудование можно по предварительному заказу или со склада.
