Серьги

Назначение

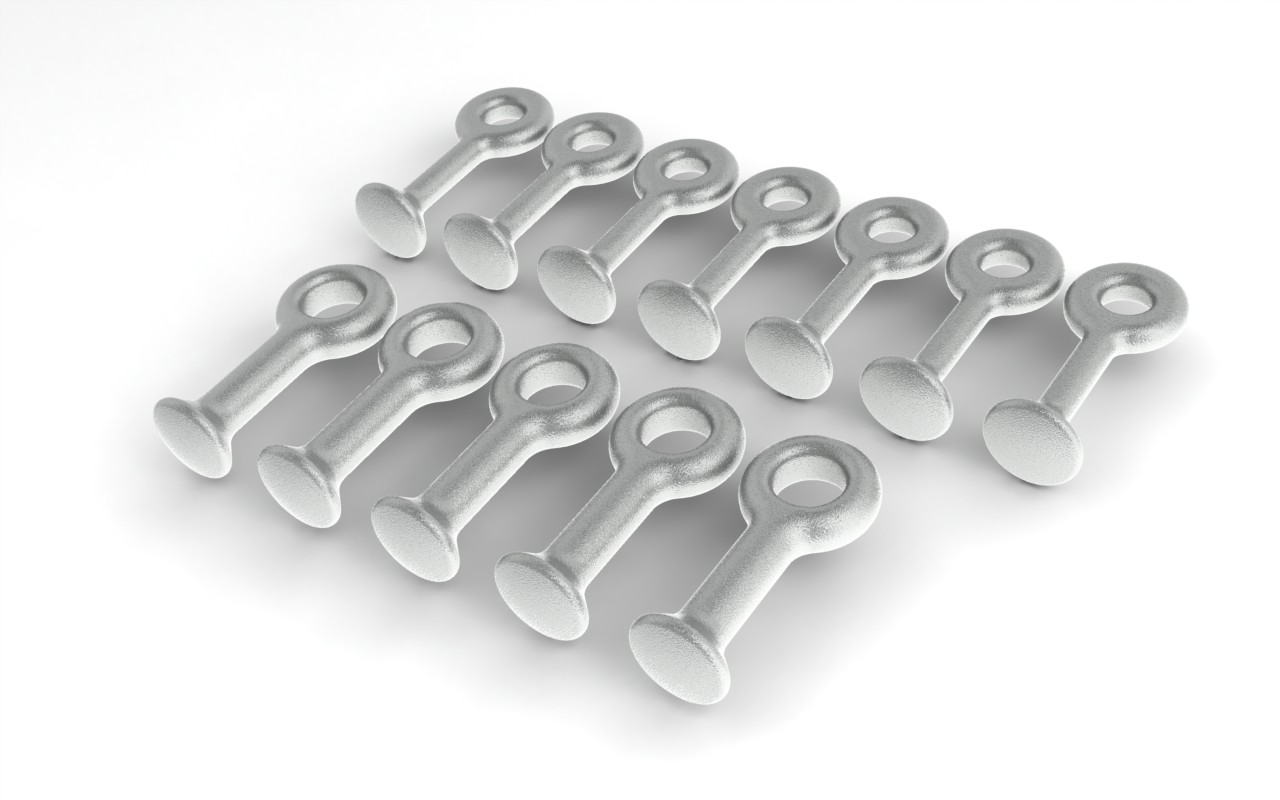

Серьги СР и СРС предназначены для составления изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередачи. Серьга предназначена для непосредственного соединения с шапками подвесных стеклянных и фарфоровых изоляторов, а также с ушком оконцевателя полимерных изоляторов. При этом размеры гнезд шапок изоляторов и ушек должны соответствовать условным размерам пестиков серег (ГОСТ 27396-93).

Выбор серьги для комплектования изолирующих подвесок и тросовых креплений воздушных линий электропередачи производится в зависимости от типа изолятора или ушка.

Серьги типа СРС имеют круглое сечение проушины и предназначены для соединения с U-образными болтами.

Серьги с однолапчатой проушиной должны соединяться с арматурой, имеющей двухлапчатую проушину (ГОСТ 11359-75). Разрушающая нагрузка серьги должна соответствовать разрушающей нагрузке, соединяемой с ней сцепной арматуры.

Серьги СР и СРС изготавливаются по ГОСТ Р 51177-2017.

Таблица размеров
Марка серьги Размеры, мм Масса, кг Разрушающая нагрузка, кН (тс), не менее
D1 b D d H H1
СР-4-11 15 14 32 11,9 75,1 50 0,12 40 (4)
СР-7-16 17 16 42 11,9 99,4 65 0,30 70 (7)
СР-12-16 23 17 45 17 100,9 — 0,41 120 (12)
СР-16-20 26 22 50 17 114,5 70 0,55 160 (16)
СР-21-20 29 25 55 21 127,0 80 0,65 210 (21)
СР-30-24 38 28 67 25 154,5 100 1,35 300 (30)
СР-40-28 42 36 77 29 182,0 120 1,73 400 (40)
СРС-4-11 17 40 39 11,9 75,1 46,4 0,12 40 (4)
СРС-7-16 23 11 57 17 106,9 65 0,32 70 (7)
СРС-7-16А 17 14 45 17 91,4 55,5 0,26 70 (7)

Это элементы арматуры, использующиеся для крепления и фиксации различных компонентов системы. Представляют собой металлические детали с отверстиями или крюками, предназначенные для надёжного соединения и удержания элементов оборудования на месте. Серьги для ВЛ обеспечивают безопасность и стабильность работы высоковольтных систем, предотвращая смещение или повреждение компонентов под воздействием внешних факторов.

Где используются СР и СРС
Элементы данного типа предназначены для составления изолирующих подвесок проводов, а также молнезащитных тросов линий воздушной электропередачи. Суть состоит в непосредственном соединении с шапками подвесных и стеклянных фарфоровых изоляторов с ушком оконцевателя полимерных изоляторов.

Сфера применения зависит от вида соединения. Например, устройства с однолапчатой проушиной соединяются с арматурой с двулапчатой проушиной, что соответствует ГОСТ 11359-75. Разрушающая нагрузка оборудования и сцепной арматуры должны совпадать.

В чем состоят функции качественных серег типа СР и СРС
Фиксация компонентов.Устройства обеспечивают надёжное крепление различных элементов высоковольтного оборудования, таких как изоляторы, зажимы и пр. Это предотвращает их смещение или повреждение под воздействием внешних факторов, например, ветра, вибрации или механических нагрузок.
Передача нагрузки.Устройства распределяют нагрузку от проводов и других элементов на опорные конструкции, такие как опоры линий электропередачи или рамы распределительных устройств. Это способствует равномерному распределению нагрузки и повышению прочности и устойчивости системы.
Изоляция.В некоторых случаях они могут служить изоляторами, предотвращая прямой контакт между проводящими элементами и окружающей средой. Это повышает безопасность эксплуатации оборудования и снижает риск коротких замыканий или поражения электрическим током.
Завод «ТАИЗ» производит два типа серег: серьга СР и серьга СРС

Чем отличаются серьга СР и серьга СРС
Серьга СР имеет более простую конструкцию, предназначенную для выполнения базовых функций фиксации и распределения нагрузки. Серьга СРС, помимо основных функций, может включать дополнительные элементы для повышения уровня изоляции или удобства монтажа. В обоих типах используются высокопрочные материалы, однако СРС обладают дополнительными усиленными свойствами, например, повышенная защита от коррозии.

Соответственно, СРС используются в более сложных условиях, где требуется повышенный уровень безопасности и надёжности.
