Назначение

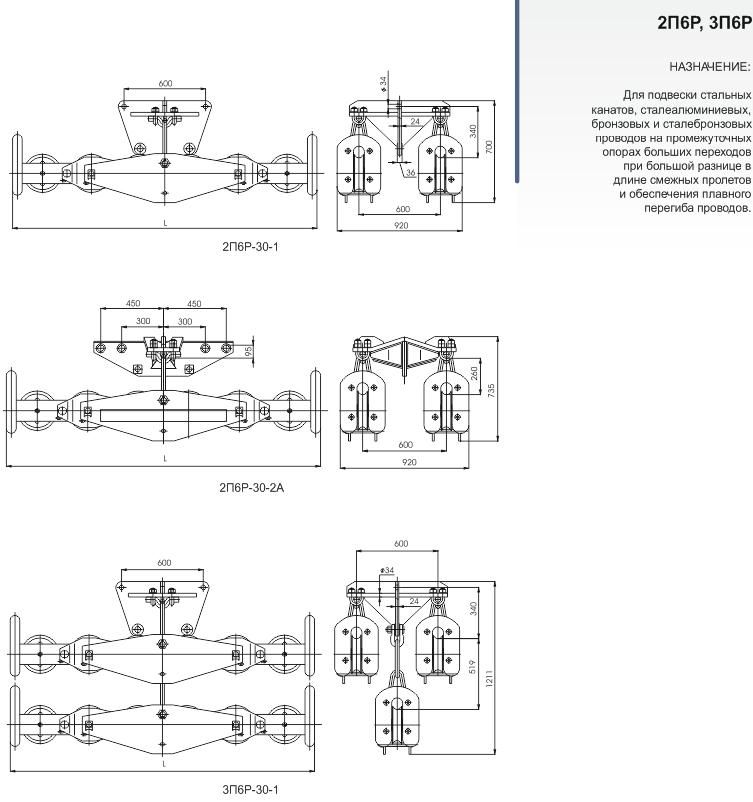

Многороликовые поддерживающие подвесы 2П6Р предназначены для подвески стальных канатов, сталеалюминиевых проводов на промежуточных опорах больших переходов при большой разнице в длине смежных пролетов и обеспечения плавного перегиба.

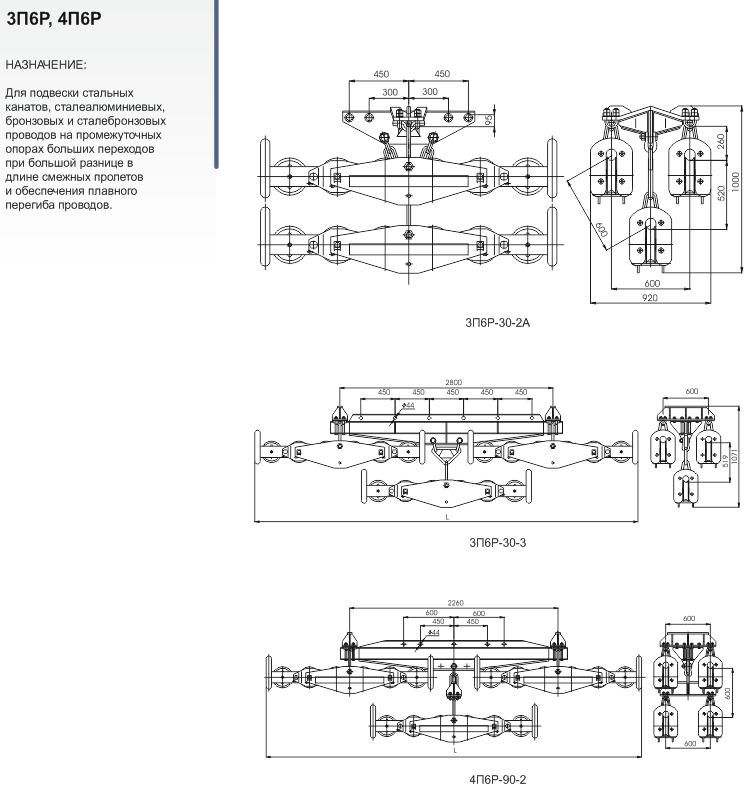

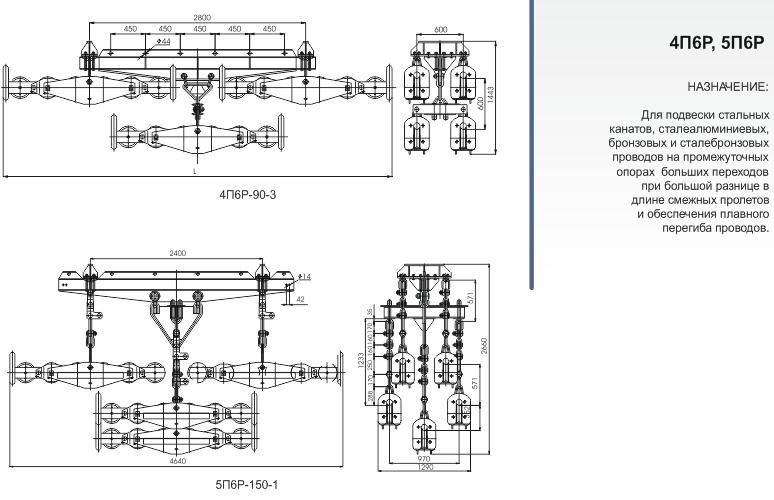

Подвесы многороликовые — 3п6р,4п6р,5п6р предназначены для подвески стальных канатов, сталеалюминиевых проводов на промежуточных опорах больших переходов при большой разнице в длине смежных пролетов и обеспечения плавного перегиба.
Таблица размеров
| Обозначение | Диаметр проводов, мм |
L | Разрушающая | Масса, | |
| нагрузка, | кг | ||||
| Алюминиевые и сталеалюминиевые провода | Стальные канаты по ГОСТ 3063 | кН, не менее | |||
| 2П6Р-30-1 | 24,1 — 37,5 | 23,5 — 27,0 | 2240 | 420 | 489 |
| 2П6Р-30-2А | 24,1 — 37,5 | 23,5 — 27,0 | 2240 | 660 | 510 |
| 3П6Р-30-1 | 24,1 — 37,5 | 23,5 — 31,0 | 2240 | 420 | 703,8 |
| 3П6Р-30-2А | 24,1 — 37,5 | 23,5 — 27,0 | 2240 | 900 | 725,7 |
| 3П6Р-30-3 | 24,1 — 37,5 | 23,5 — 31,0 | 5040 | 1320 | 1594,2 |
| 4П6Р-90-2 | 24 | 23,5 — 31,0 | 4500 | 900 | 1570 |
| 4П6Р-90-3 | 24,0 — 37,5 | 23,5 — 31,0 | 5040 | 1320 | 1778,5 |
| 5П6Р-150-1 | 37,5 | — | 4640 | 1500 | 2540 |
