Назначение
Зажимы поддерживающие глухие типа ПГ от Арматурно-Изоляторного Завода для крепления проводов и молниезащитных тросов на промежуточных опорах.
Зажимы ПГ изготавливаются по ГОСТ Р 51177-2017.
Таблица размеров
| Обозначение | Диаметр , мм | Размеры , мм |
Разрушающая нагрузка Р, кН (т.с.), не менее | Масса, кг | |||||
| проводов по ГОСТ 839-80 | канатов по ГОСТ 3062-80 | провода марки ПС по ТУ 14-4-661-75 | L | H | A | d | |||

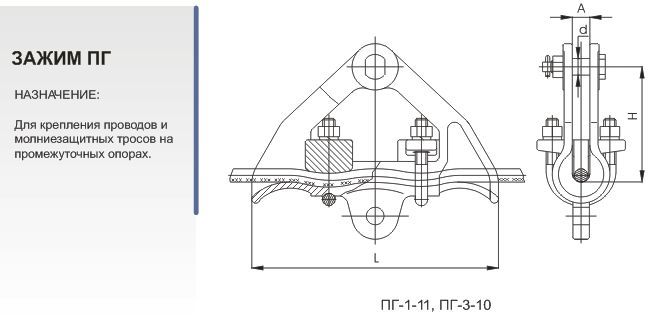

| ПГ-1-11 | — | 11,0 — 13,0 | — | 240 | 112 | 17 | 16 | 60 (6) | 3,7 |

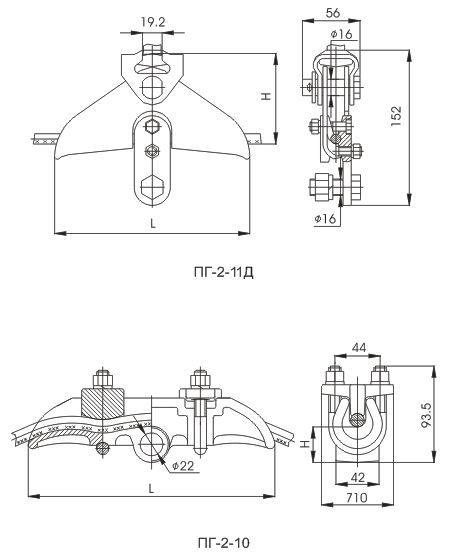

| ПГ-2-10 | — | 8,0 — 13,0 | — | 240 | 18 | — | — | 30 (3) | 1,94 |
| ПГ-3-10 | 15,4 — 19,8 | 21,0 | — | 302 | 128 | 23 | 22 | 60(6) | 5,0 |

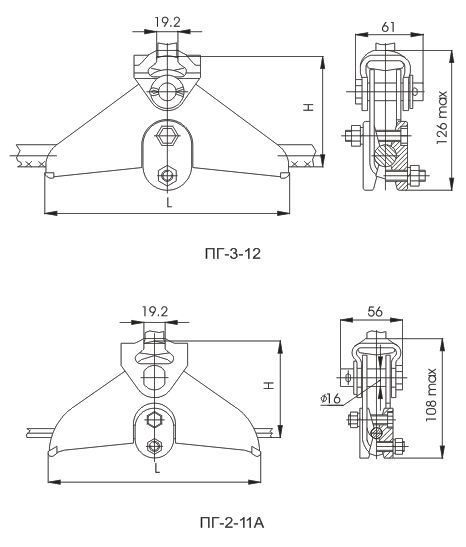

| ПГ-2-11А | 6,4 — 9,0 | 8,0 — 9,8 | 6,8 — 9,2 | 192 | 89 | — | — | 24,5(2,5) | 0,94 |
| ПГ-2-11Б | 9,6 — 12,6 | 10,5 — 11,5 | 11,5 | 192 | 89 | — | — | 24,5(2,5) | 0,94 |
| ПГ-2-11Д | — | 7,8 — 11,0 | 6,8 — 9,2 | 190 | 89 | — | — | 24,5(2,5) | 0,99 |

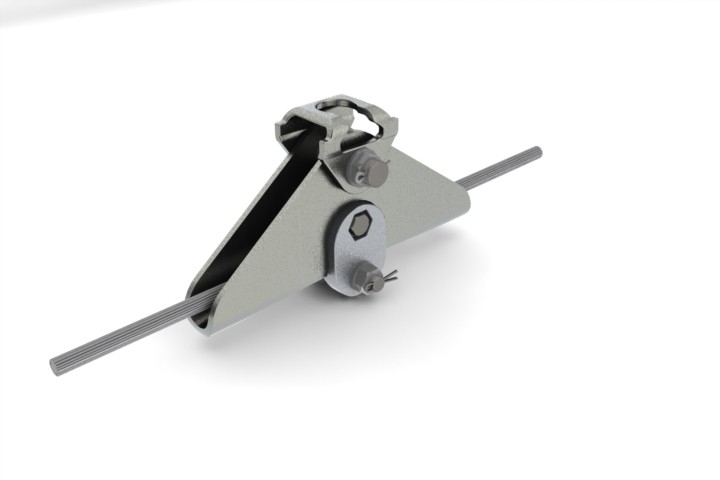

| ПГ-3-12 | 13,5 — 19,6 | — | — | 220 | 100 | — | — | 29,4(3) | 1,4 |
