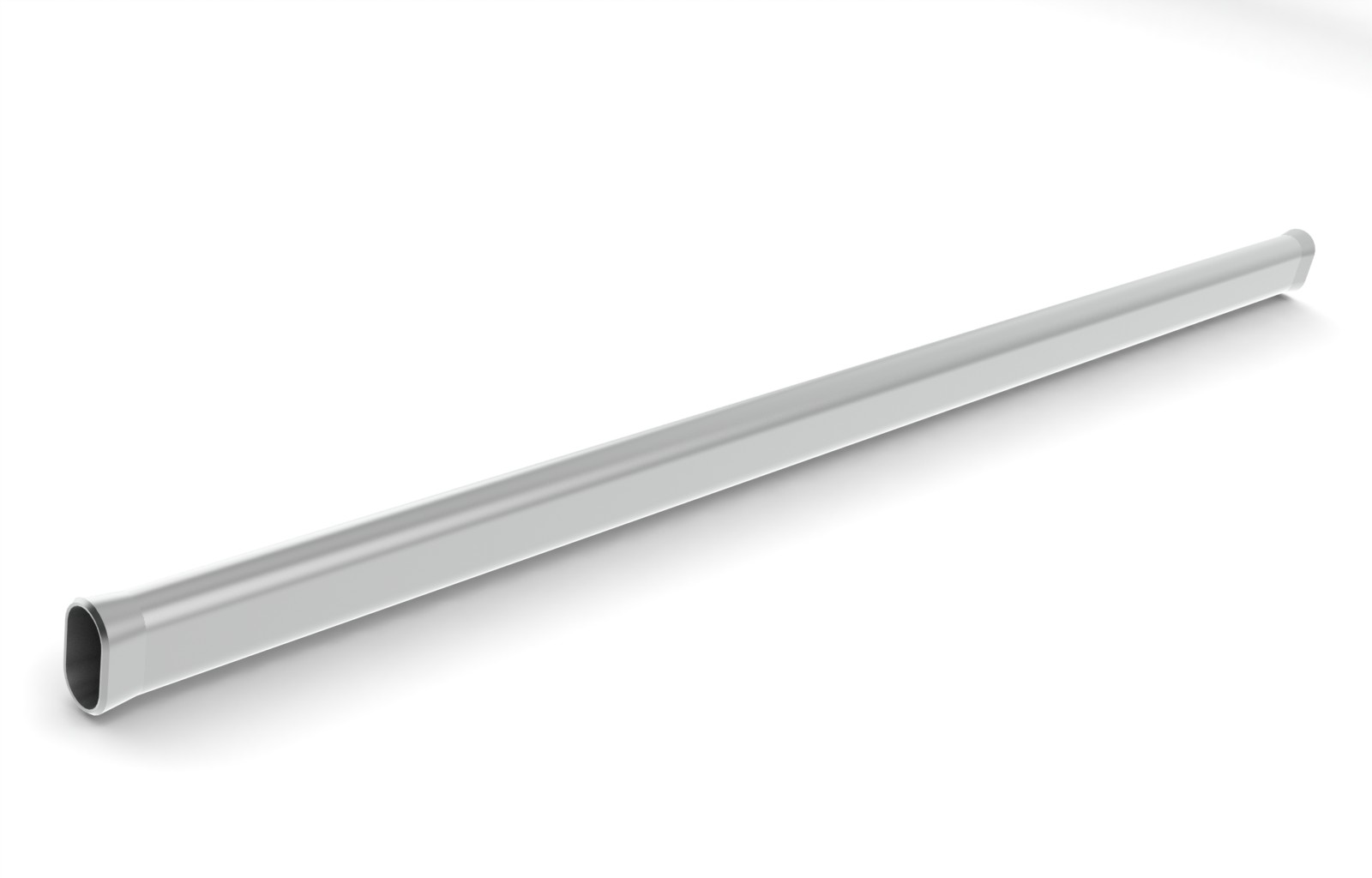

Зажимы соединительные овальные СОАС

Для соединения алюминиевых проводов диаметром от 5.1 до 17.5 мм и сталеалюминиевых проводов диаметром от 4.5 до 19.6 мм (кроме проводов с усиленным стальным сердечником), монтируемых скручиванием. Перед монтажом концы проводов очищают от грязи и окиси согласно инструкции по соединению проводов и вводят в соединительный зажим навстречу друг другу внахлестку. Для обеспечения надежного соединения проводов необходимо сделать 4-4.5 оборота в приспособлении МИ-189А для проводов сечением дл 35мм2 или в приспособлении ми-230А для проводов сечением до 185мм2.
Для соединения провода АЖС70/39 необходимо сделать 5.5 оборота в приспособлении ми-230А \.
Зажимы должны соответствовать требованиям ТУ 3449-055-98742070-2009

Зажим соединительный — обозначение	Рис.	Размеры, мм			Масса, кг	Для проводов		Прочность заделки Р, кН, проводов марок, не менее
Зажим соединительный — обозначение	Рис.	b1	b2	L	Масса, кг	по ГОСТ 839-80	марки АЖС по ТУ 16-705.183-81	А, АКП	АН, АНКП	АЖ, АЖКП	АС, АСК, АСКП, АСКС	АЖС
СОАС-10-3	1	5	10,6	200	0,026	10/1,8	—	—	—	—	3,68	—
СОАС-16-3		6,25	12,5	250	0,045	16; 16/2,7	—	2,719	3,195	4,192	5,598	—
СОАС-25-3		7,5	15,2		0,05	25; 25/4,2	—	4,05	4,598	6,275	8,366	—
СОАС-35-3		9,2	19	330	0,13	35; 35/6,2	—	5,322	6,328	8,64	12,172	—
СОАС-50-3		10,5	22	400	0,16	50; 50/8,0	—	7,378	9,126	12,444	15,401	—
СОАС-70-3		12,5	26	450	0,23	70; 70/11	—	10,159	—	—	21,717	—
СОАС-95-3		15	31	750	0,465	95; 120; 95/16	70/39	13,306; 17,901	21,57	29,416	30,032	58,5
СОАС-120-3		17	35	900	0,76	150; 120/19; 120/27	—	21,978	27,298	37,227	37,369 44,518	—
СОАС-150-3		19	39	1000	0,92	150/19; 150/24; 150/34	—	—	—	—	41,676 47,051 56,379	—
СОАС-185-3	2	43	21	1050	1,21	185; 185/24; 185/29; 185/43	—	26,849	33,705	45,956	52,268 55,85 69,99	—
