Зажимы соединительные типа СВС

Для соединения стальных канатов сечением от 50 до 300мм2.

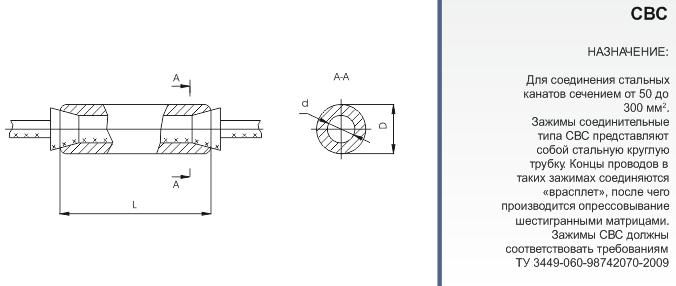

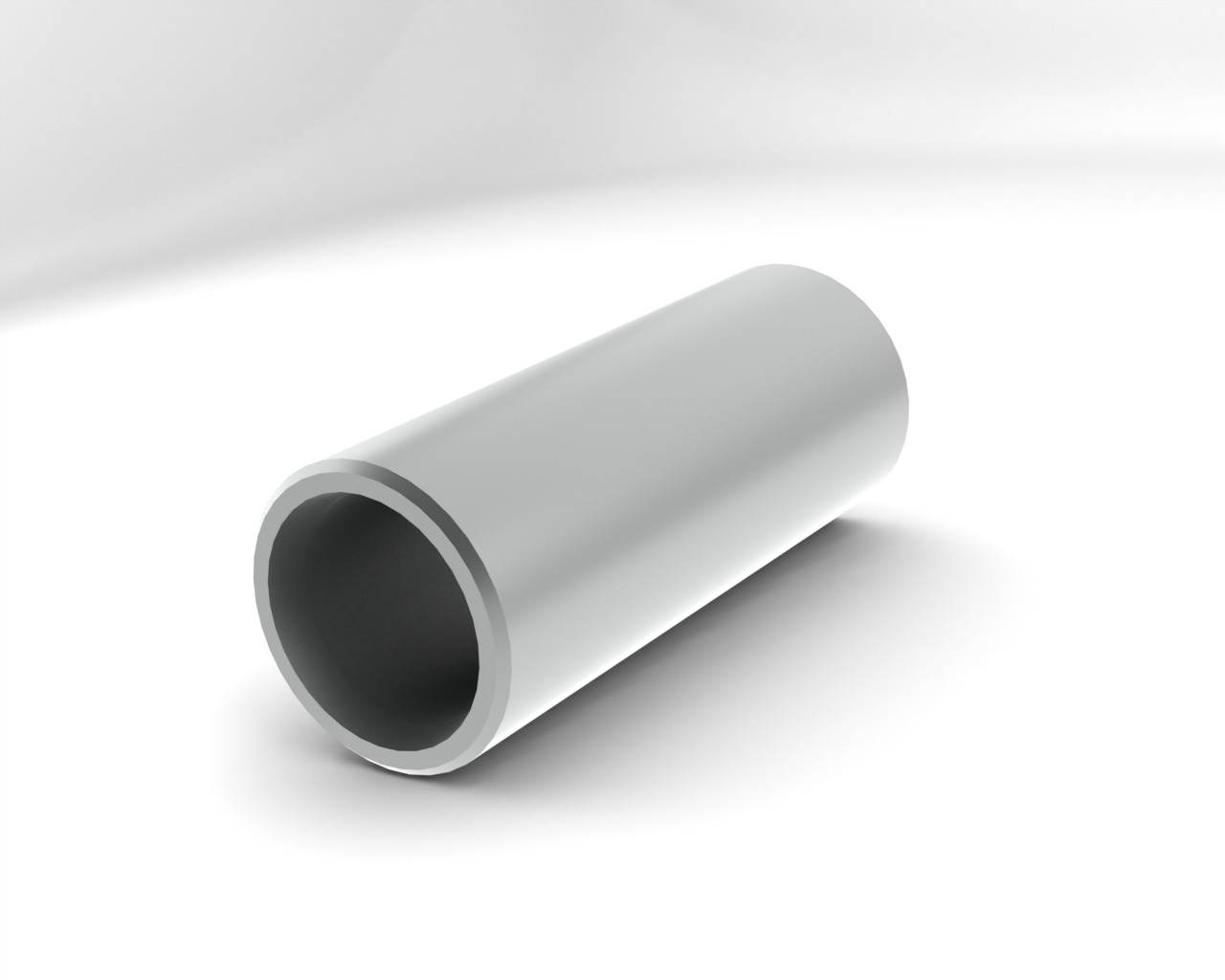

Зажимы соединительные типа СВС представляют собой стальную круглую трубку.
Концы проводов в таких зажимах соединяются «врасплет», после чего производится опрессовывание шестигранными матрицами.
Зажимы СВС должны соответствовать требованиям ТУ 3449-060-98742070-2009

Обозначение	Канаты стальные		Прочность заделки, кН (тс), не менее,			Размеры,			Масса, кг	Матрица опрессования
			каната с временным сопротивлением разрыву			мм
			мПа (кгс/мм2)
	ГОСТ	диаметр, мм	1176	1372	1570	D	d	L
	ГОСТ	диаметр, мм	-120	-140	-160	D	d	L
СВС-50-3	3063-80	9,1	—	53,9	—	26	14,5	80	0,22	СШ-22,5
	3063-80	9,1	—	-5,39	—
	3062-80	9,2	—	57,3	—
	3062-80	9,2	—	-5,73	—
СВС-70-3	3063-80	11	69,4	80,9	—	30	17,5	85	0,3	СШ-26
СВС-70-3	3063-80	11	-6,94	-8,09	—	30	17,5	85	0,3	СШ-26
СВС-100-3	3063-80	13	96,3	112	—	36	21	90	0,47	СШ-31,2
СВС-100-3	3063-80	13	-9,63	-11,2	—	36	21	90	0,47	СШ-31,2
СВС-120-3	3064-80	14	—	121,9	—	40	22,5	95	0,64	СШ-34,6
	3064-80		—	-12,19	—
	3063-80		111,1	130,9	—
	3063-80		-11,11	-13,09	—
СВС-135-3	3063-80	15	128,2	149,8	—	40	24	100	0,63	СШ-34,6
СВС-135-3	3063-80	15	-12,82	-14,98	—	40	24	100	0,63	СШ-34,6
СВС-150-3	3063-80	16	145,8	170,5	—	42	25,5	110	0,75	СШ-36,4
СВС-150-3	3063-80	16	-14,58	-17,05	—	42	25,5	110	0,75	СШ-36,4
СВС-200-3	3064-80	18,5	176.8	206,5	—	48	29,5	120	1,05	СШ-41,1
СВС-200-3	3064-80	18,5	-17,68	-20,65	—	48	29,5	120	1,05	СШ-41,1
СВС-260-3	3064-80	21	—	—	314,55	56	33,5	120	1,4	СШ-48
СВС-260-3	3064-80	21	—	—	-31,45	56	33,5	120	1,4	СШ-48
СВС-300-3	3064-80	22,5	276.7	312,3	—	60	36	120	1,7	СШ-52
СВС-300-3	3064-80	22,5	-27,67	-31,23	—	60	36	120	1,7	СШ-52
