Назначение
Ушки двухлапчатые У2 и У2К служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры (разрядных рогов и защитных экранов).
Применение укороченных ушек типов У1К и У2К сокращает длину подвески и уменьшает ее массу.
Ушки типов Ус и УСК имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами типа СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ.
Ушки типа УСК короче ушек типа УС и не рассчитаны на крепление к ним защитных экранов и разрядочных рогов.
Ушки У1 и У1К изготавливаются по ГОСТ Р 51177-2017.
Таблица размеров

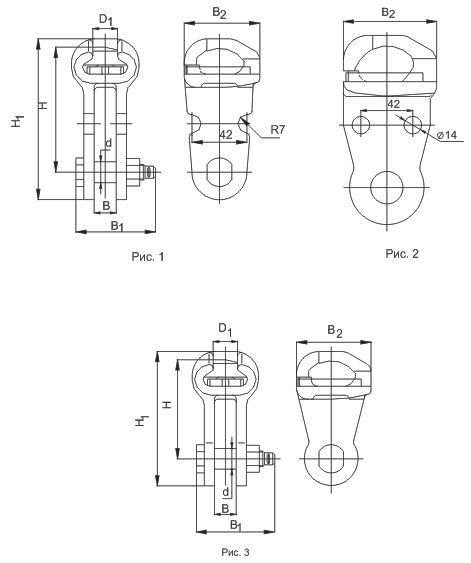

| Обозначение | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН (тс), не менее | ||||||
| B1 | B2 | b | D | D1 | H | H1 | ||||
| У2-7-16 | 1 | 17 | 61 | 58 | 19,2 | 16 | 95,5 | 123 | 0,98 | 70 (7) |
| У2-12-16 | 1 | 23 | 83 | 62 | 19,2 | 22 | 102,5 | 140 | 1,54 | 120 (12) |
| У2-16-20 | 2 | 26 | 88 | 75 | 23,0 | 25 | 113,5 | 152 | 2,17 | 160 (16) |
| У2-21-20 | 2 | 29 | 98 | 78 | 23,0 | 28 | 130,5 | 174 | 3,58 | 210 (21) |
| У2-30-24 | 2 | 38 | 125 | 94 | 27,5 | 36 | 150,0 | 205,5 | 6,45 | 300 (30) |
| У2К-7-16 | 3 | 17 | 61 | 58 | 19,2 | 16 | 77,0 | 104,5 | 0,75 | 70 (7) |

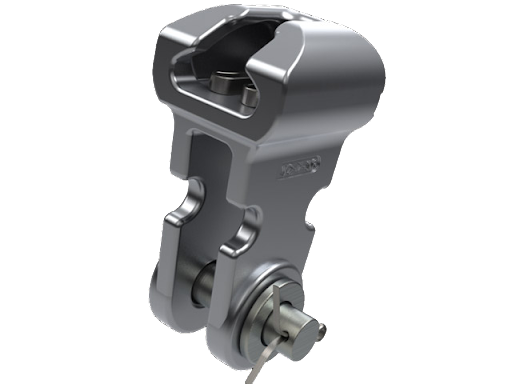

Ушки двухлапчатые У2 и У2К укороченные представляют собой элементы сцепной арматуры для высоковольтных линий электропередач, применяемые с целью соединения различных компонентов, таких как изоляторы, натяжные зажимы и другие элементы. Устройства обеспечивают надежное и прочное крепление, выдерживая значительные механические нагрузки.
У2К — укороченная версия ушек У2, применяемая в тех случаях, когда необходимы меньшие габариты и вес соединения при сохранении достаточной прочности.
Оба типа ушек изготавливаются из высокопрочной стали с антикоррозионным покрытием, что обеспечивает их долговечность и надежность в различных климатических условиях.
Область применения
Ушки двухлапчатые находят применение в различных типах ЛЭП:
- Поддерживающие подвески. Обеспечивают крепление изоляторов с траверсами опор;
- Натяжные подвески. Используются для соединения натяжных зажимов с изоляторами и анкерными опорами;
- Анкерные опоры. Применяются для крепления оттяжек и грозозащитных тросов;
- Переходные соединения для различных типов арматуры.
Укороченные модели используются в натяжной изолирующей подвеске для соединения натяжного зажима с изоляторами на анкерной опоре или в поддерживающей подвеске на промежуточной опоре, когда необходимо минимизировать габариты устройства.
Технические особенности
- Разрушающая нагрузка. Определяет максимальную механическую нагрузку, которую ушко может выдержать без разрушения. Параметр важен для обеспечения надежности соединения.
- Материал — высокопрочная сталь с антикоррозионным покрытием (горячее цинкование) обеспечивает долговечность и устойчивость к воздействию окружающей среды.
- Размеры проушин, толщина металла и общая конструкция ушка определяют его совместимость с другими элементами сцепной арматуры и удобство монтажа.
- Масса влияет на общую нагрузку на опору и учитывается при проектировании ЛЭП.
При выборе ушек двухлапчатых необходимо учитывать условия эксплуатации ЛЭП, требуемую механическую прочность и совместимость с другими элементами арматуры.
Например, модель У2-7-16 имеет массу 0,98 кг и способна выдержать разрушающую нагрузку не менее 70 кН.
Это надежные, проверенные временем элементы сцепной арматуры, обеспечивающие прочное и долговечное соединение компонентов ЛЭП. Широкая область применения, высокая механическая прочность и устойчивость к коррозии делают их незаменимыми при строительстве и эксплуатации высоковольтных линий электропередачи. Правильный выбор оборудования, исходя из конкретных условий эксплуатации и технических требований, является залогом надежной и безопасной работы ЛЭП.
