Назначение
Коромысло двухреберные 2КД предназначены для крепления двух проводов к изолирующей подвеске. Обеспечивают соединение типа «палец-проушина».
Коромысла изготавливаются по ГОСТ Р 51177-2017.

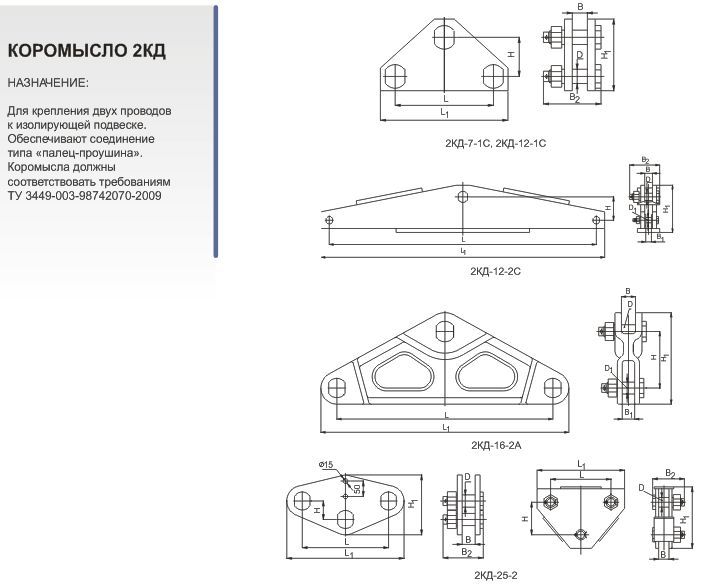

Таблица размеров
| Обозначение | Размеры, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не менее | ||||||||
| D | D₁ | B | B₁ | B₂ | H | H₁ | L | L₁ | |||
| 2КД-7-1С | 16 | — | 17 | — | 61 | 70 | 110 | 120 | 160 | 1,46 | 70 (7) |
| 2КД-12-1С | 22 | — | 23 | — | 83 | 175 | 235 | 800 | 860 | 21,7 | 120 (12) |
| 2КД-12-1С | 22 | 16 | 23 | 17 | 67 | 70 | 142 | 800 | 850 | 20,9 | 120 (12) |
| 2КД-16-2А | 25 | — | 26 | 23 | 88 | 105 | 170 | 400 | 460 | 7,8 | 160 (16) |

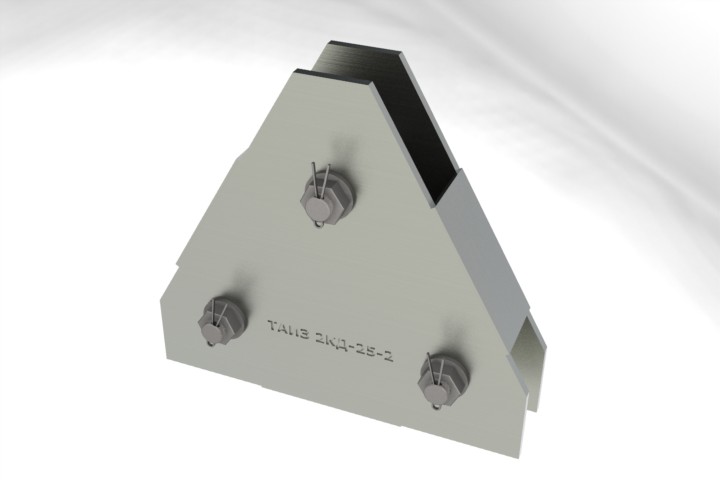

| 2КД-25-2 | 32 | 22 | 34 | — | 105 | 108 | 204 | 200 | 290 | 10,2 | 250 (25) |

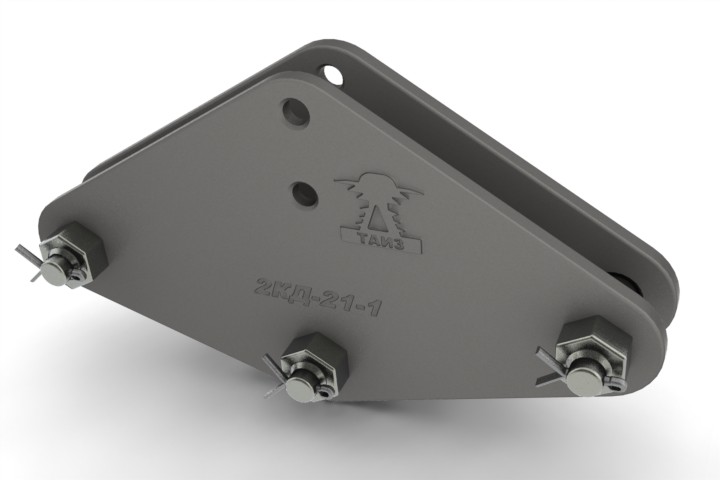

| 2КД-21-1 | 28 | — | 29 | — | 98 | 50 | 185 | 330 | 400 | 9,65 | 210 (21) |
| 2КД-30-4 | 36 | — | 38 | — | 120 | 60 | 175 | 460 | 540 | 19,3 | 300 (30) |
| 2КД-40-3 | 40 | — | 42 | — | 130 | 60 | 175 | 280 | 380 | 16,8 | 400 (40) |
