Назначение
Для комплектации изолирующих подвесок.
Обеспечивают соединение типа «палец-проушина».
Коромысла изготавливаются по ГОСТ Р 51177-2017.

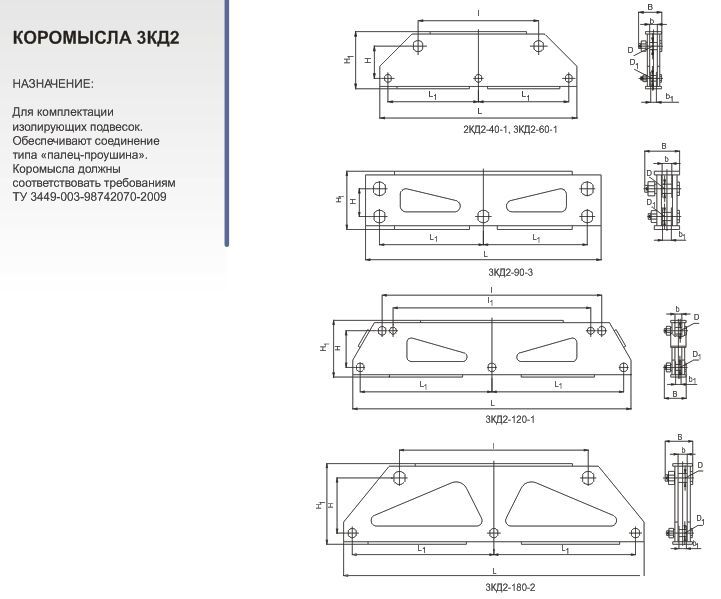

Таблица размеров
| Обозначение | Размер, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не менее | ||||||||||
| b | b | b1 | d | d1 | h | h1 | l | l1 | i | i1 | |||
| 3КД2-40-1 | 98 | 29 | 23 | 28 | 22 | 120 | 209 | 960 | 450 | 600 | — | 38,0 | 400(40) |
| 3КД2-60-1 | 115 | 38 | 29 | 36 | 28 | 160 | 284 | 980 | 450 | 600 | — | 56,6 | 600(60) |
| 3КД2-90-3 | 141 | 42 | 38 | 40 | 36 | 120 | 252 | 1020 | 450 | — | — | 83,7 | 900(90) |
| 3КД2-120-1 | 150 | 47 | 42 | 45 | 40 | 250 | 387 | 1900 | 900 | 1500 | 1350 | 213,0 | 1200(120) |

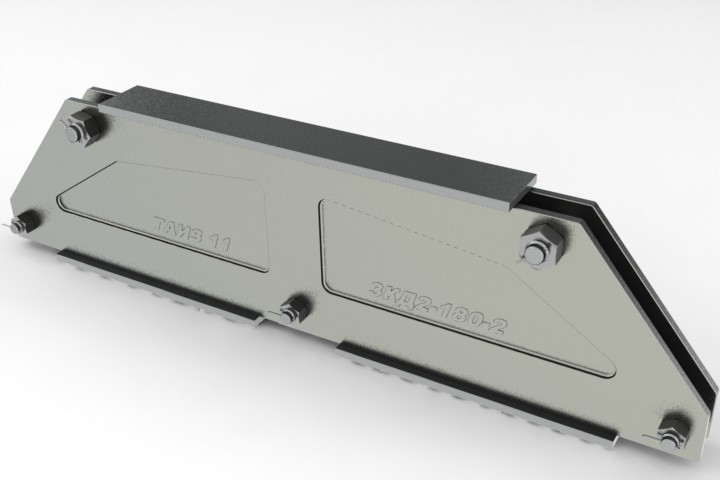

| 3КД2-180-2 | 175 | 58 | 47 | 56 | 45 | 350 | 512 | 1910 | 900 | 1200 | — | 252,0 | 1800(180) |
