Назначение
Для перераспределения нагрузок при обрыве одной цепи в трехцепных и многоцепных изолирующих подвесках.
Коромысла изготавливаются по ГОСТ Р 51177-2017.

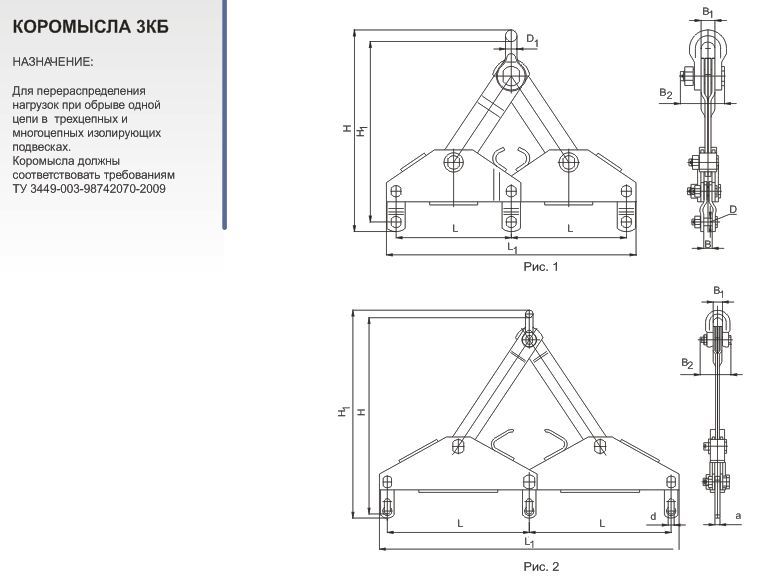

Таблица размеров
| Обозначение | Рис | Размеры, мм | Масса, кг | Разрушающая нагрузка, кн (тс), не мене | ||||||||||
| а | В | В1 | В2 | D | D1 | d | H | H1 | L | L1 | ||||
|
1 |
— |
19 |
34 |
110 |
18 |
26 |
— |
665 |
716 |
400 |
860 |
25,8 |
210 (21) |
|
|
1 |
— |
23 |
42 |
142 |
22 |
34 |
— |
750 |
814 |
450 |
960 |
61,2 |
400 (40) |
|
|
1 |
— |
26 |
44 |
462 |
25 |
36 |
— |
753 |
819 |
450 |
960 |
65,8 |
450 (45) |
|
|
1 |
— |
29 |
48 |
182 |
28 |
40 |
— |
780 |
850 |
450 |
970 |
90,8 |
600 (60) |
|
|
2 |
32 |
— |
58 |
180 |
— |
48 |
38 |
1225 |
1299 |
900 |
1900 |
212,0 |
900 (90) |
|
|
1 |
— |
38 |
58 |
180 |
36 |
48 |
— |
850 |
938 |
450 |
1000 |
108,0 |
900 (90) |
|
|
2 |
40 |
— |
72 |
225 |
— |
60 |
42 |
1230 |
1333 |
900 |
1910 |
278,0 |
1200 (120) |
|
|
1 |
— |
42 |
72 |
210 |
36 |
60 |
— |
940 |
1050 |
600 |
1300 |
188,0 |
1200 (120) |
|
|
2 |
45 |
— |
82 |
265 |
— |
70 |
47 |
1830 |
1937 |
1350 |
2870 |
650,0 |
1800 (180) |
|
|
2 |
45 |
— |
82 |
265 |
— |
70 |
47 |
1305 |
1428,5 |
900 |
1940 |
429,0 |
1800 (180) |
|
